Наименование показателей | Значение |

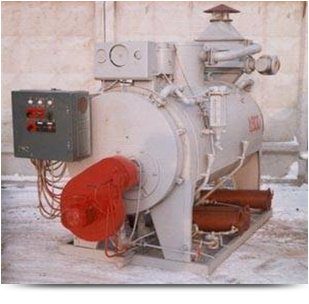

Марка | Д-721-ГФ |
Тип | стационарный, горизонтальный, дымогарный, трехходовой |
Режим работы по основному технологическому процессу | Автоматический |
Паропроизводительность по нормальному пару, кг/ч | 750 |
Тепловая мощность, кВт, не менее | 630 |
КПД, %, не менее | 90 |
Параметры пара: допустимое избыточное давление, МПа (кгс/см2) температура при избыточном давлении выше 0,05 МПа |
0,07 (0,7) не выше 115°С |
Характеристика топлива: тип присоединительное давление газа, Па давление газа в горелке, Па |
природный газ низкого давления ГОСТ 5542-5000 2500-5000 1200-1500 |
Расход топлива с теплотой сгорания 8500 ккал/нм3 при 00С, нм3/ч удельный расход топлива, кг/кг пара |
не более 64 не более 0,103 |
Привод | Электрический 3 фаз. 50 Гц, 220/380 В |
Установленная мощность электропривода: горелки, кВт системы водоподготовки, кВт |
2,2 0,85 х 2 = 1,7 |
Срок службы до списания, лет не менее | 5 |
Гарантийный срок эксплуатации, лет, не менее | 1 |
Масса (без монтажных частей), кг, не более | 2.4 |
Удельная материалоемкость, кг/кг пара, не более | 1650 |
Габаритные размеры, мм, не более длина ширина высота (без дымохода) |
3300 1400 2250 |
Количество взрывных клапанов, шт. | 1 |
Количество смотровых люков, шт. | 4 |
Предохранительный клапан: ГОСТ, ТУ тип марка количество, шт |
ТУ 105-4-962-84 самопритирающийся, безрычажный, грузовой КПС-0,7-810 2 |
Тип датчика уровней | Электродный (3 электрода) |
Датчики контроля напора воздуха и газа | Напоромеры НПМ-52 |
Давление воздуха в режимах: "большое" горение, Па "малое" горение, ПаВремя выхода на рабочий режим, ч, не менее |
ГОСТ 2648-78 1800-2000 400-800 |
Время выхода на рабочий режим, ч, не менее | 0,25 |
Отапливаемая площадь, м2 | 6000 |
